Разработка конспекта урока по геометрии для учащихся 7 класса с использованием "Математического конструктора"

Классические геометрические построения

Начнем с простейшего задания .

Модель "Построение симметричной точки". Требуется построить точку, симметричную данной точке. B относительно некоторой прямой, если даны точки A и A', симметричные относительно той же прямой.

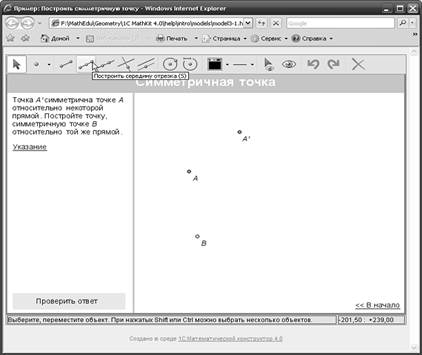

Вверху окна задания расположена панель инструментов. В данном задании на ней расположены, слева направо, инструмент Стрелка (о нем мы еще скажем отдельно), инструменты стандартных геометрических построений, назначение которых ясно из картинки на соответствующей кнопке и из всплывающей подсказки, появляющейся при наведении курсора на кнопку (см. рисунок), две группы инструментов оформления – Цвет и Стиль линий, команды Скрыть/Показать и Показывать все спрятанное, и наконец, команды отмены, возврата после отмены и удаления. Изначально нажата кнопка Стрелка, т.е. выбран именно этот инструмент.

Слева под панелью расположены текст задания, кнопка-ссылка, вызывающая указание, и кнопка проверки выполнения задания, а справа – рабочее поле с данными (тремя точками) и еще одной виртуальной кнопкой – "В начало", возвращающей модель в исходное состояние.

В самом низу окна находится строка состояния, в которой появляются инструкции по применению выбранного инструмента, и текущие координаты курсора.

Хотя это задание совсем простое, давайте для начала заглянем в подсказку – нажмем на кнопку Указание. (Для нажатия на кнопки используется инструмент Стрелка, который нужно навести на кнопку так, чтобы курсор принял вид руки .) Появляются построение и текст, напоминающие, как строится ось симметрии и симметричные точки (рис. 1-2).

Рис. 1-2

Приступим к построению.

Шаг 1. Строим ось симметрии (серединный перпендикуляр к отрезку AA'). Попробуйте выполнить это построение самостоятельно, опираясь на собственную интуицию и разнообразные подсказки, а потом сверьтесь с нашим, на первый раз максимально подробным описанием всех действий, в котором мы привлекаем внимание к некоторым не вполне очевидным деталям и приемам.

1.1. Выбираем на панели инструмент Отрезок, нажав на кнопку . Курсор приобретает вид , сигнализируя, что нужно указать конец (один из концов) отрезка. Одновременно в строке состояния появляется инструкция "Постройте отрезок: 1. Укажите первый конец отрезка". Щелкаем выбранным инструментом по точке A и тянем курсор к точке A' (рис. 1-3). Сразу появляется отрезок, меняющийся по ходу движения. Заметьте, что изменились и курсор (подсветился красным другой конец отрезка), и текст в строке состояния ("2. Укажите второй конец отрезка"). При приближении к точке A' курсор сам прилипнет к этой точке; в этот момент нужно щелкнуть второй раз – отрезок AA' построен.

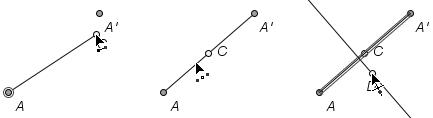

рис 1-3 рис 1-4 рис 1-5

Строить отрезок можно двумя способами: либо щелкнуть поочередно на одном, а потом на другом его конце, либо нажать на кнопку мыши на одном конце, затем, удерживая кнопку нажатой, навести курсор на другой конец и там отпустить. Оба эти приема работы подходят и для многих других инструментов построений.

1.2. Выбираем инструмент , строящий середину отрезка, и щелкаем по отрезку AA'. Середина появляется сразу вместе с ее обозначением C (рис. 1-4). При этом инструкция в строке состояния предлагает на выбор указать либо отрезок, либо его конец, сообщая нам, что есть и второй способ построения середины – указанием концов отрезка. При втором способе можно обойтись без самого отрезка, но в нашем построении он необходим для проведения серединного перпендикуляра к нему.
